AUFBAU 6, BETONDECKE, NEIGUNG AB 2 % – DÄMMUNG – TERRASSENPLATTEN

Für ein Flachdach mit einer Betondecke und einer Neigung der Unterkonstruktion von mehr als 2%, das mit EPS gedämmt und danach mit Terassenplatten belegt werden soll, schlagen wir den folgenden Systemaufbau zur Flachdachabdichtung mit Bitumenbahnen vor:

Aufbau 6 herunterladen (0,5 MB)

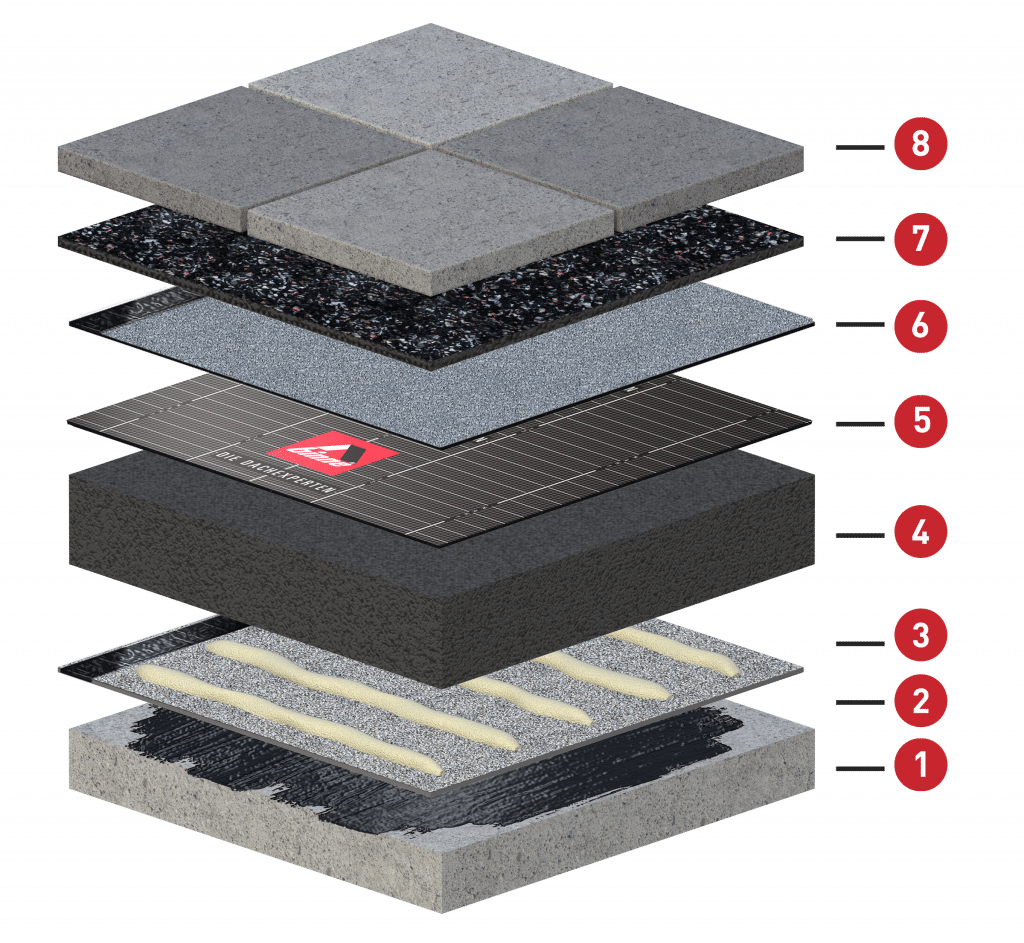

Aufbau 6 Aufbau für Flachdach mit Betondecke mit Neigung ab 2% und Dämmung und Terassenplatten

zahl-tabelle-01BETONDECKE
Dachfläche reinigen, trocknen und besenrein abfegen.
zahl-tabelle-02DURIPOL VORANSTRICH
Voranstrich gut deckend auftragen und ausreichend trocknen lassen.
Verbrauch: DURIPOL VA (lösungsmittelhaltig) ca. 0,3 l /m2, DURIPOL E
(wasserbasierende Emulsion) ca. 0,2 l /m2.
zahl-tabelle-02BISOTEKT EL-A-VLIES
Elastomerbitumen-Schweißbahn Dicke: ca. 3,5 mm Einlage: Glasvlies + ALPET-
Verbund Deckschichten: Elastomerbitumen Oberseite: feinst bestreut
Unterseite: abschmelzbare Folie Verarbeitung: punktweise aufschweißen
Nahtüberdeckung: mind. 8 cm
zahl-tabelle-02DURIPOR HARTSCHAUM
Hergestellt aus EPS 031 DAA dh nach EN 13163. Qualitätsüberwacht durch
zertifizierte, CE-konforme werkseigene Produktionskontrolle Brandverhalten
Euroklasse: RtF – E nach DIN EN 13501-1 Wärmeleitfähigkeit nach EN
12667: 0,031 W/mK Abmessung: 1000 mm x 1200 mm mit umlaufendem
Stufenfalz Dicke: ______ mm Verarbeitung: Verklebung mit BISO-PUK Kaltkleber,
Verbrauch: ca. 0,2 kg/m2
zahl-tabelle-02DURITHERM KSU 40
Kaltselbstklebende Unterlagsbahn. Qualitätsüberwacht durch zertifizierte, CE-konforme
werkseigene Produktionskontrolle • Dicke: ca. 4 mm • Einlage:
Kombiträger KTG • Deckschichten: Elastomerbitumen Oberseite:
abschmelzbare Folie + SK-Streifen • Unterseite: Abziehfolie + Sicherheitsschweißrand • Verarbeitung: fachgerecht gem. Verlegeanleitung durch Abziehen der unteren Trennfolie und des oberen Abdeckstreifens
vollflächig aufkleben • Kopfstoß und Sicherheitsschweißrand thermisch verschließen • Windsogsicherheit dieser Behelfsabdichtung durch Auflast herstellen oder alternativ Oberlage vollflächig aufschweißen.
zahl-tabelle-02BISOTEKT POLY 6000
Elastomerbitumen-Schweißbahn. Qualitätsüberwacht durch zertifizierte, CEkonforme
werkseigene Produktionskontrolle Dicke: 5,5 mm Einlage: Spezialpolyesterfaservlies
≥ 300 g/m2 Deckschichten: Elastomerbitumen Oberseite:
beschiefert Unterseite: abschmelzbare Folie Maximale Zugkraft:
1100 N/50 mm Dehnung: ca. 45 % Maßhaltigkeit: 0,3% Wärmestandfestigkeit:
ca. +120 °C Kaltbiegeverhalten: ca. -40 °C Wasserdichtheit:
bestanden bei 800 kPa/24h Verarbeitung: vollflächig aufschweißen
Nahtüberdeckung: mind. 8 cm
zahl-tabelle-02BAUTENSCHUTZPLATTEN
Platten aus Polyurethankautschuk, Format: 2300 mm x 1150 mm, lose auf der Dachfläche verlegt
zahl-tabelle-02TERRASSENPLATTEN
auf Mörtelsäckchen oder Stelzlager verlegt
